| Adedi: | 1 |
| fiyat: | pazarlık edilebilir |
| Standart ambalaj: | Karton kutu |
| Teslim süresi: | 90 gün |
| Ödeme yöntemi: | Akreditif, T/T, D/P, D/A |
| Tedarik kapasitesi: | Her 15 ~ 35 günde 1 set / set |

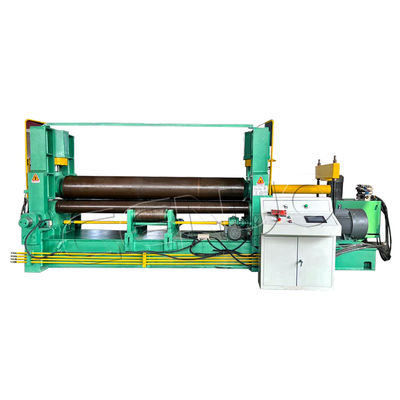

GENUO Hydraulic UNIVERSAL HU3R Serisi 3 Roller Plate Rolling Machine, plakanın kenarını önceden büküp plaka beslemek için presleme silindirini döndürebilir.
Her üç tekerleğin hareketi, tekerleğin ihtiyaçlarına göre konumlandırılır.ön bükme ve yuvarlama (üst presleme silindir bükme makinesi gibi hidrolik kaldırma indenter ile plaka bükür; iki yan presleme silindirleri yatay olarak göreceli hareket eder ve şekillendirme ihtiyaçlarına göre geometrik konumu değiştirir);Yüksek yuvarlama doğruluğu ve yuvarlaklığı elde etmek için CNC kontrol sistemi ile işbirliği yapabilir;
Yaprak yatay olarak beslenir ve besleme sonu her zaman yataydır.
Üç presleme silindirleri, konus yuvarlanmasını gerçekleştirmek için koni geometrik açısına göre eğilebilir.
| Standart Ekipman | İsteğe bağlı ekipman |
|---|---|
| ▲ Delta PLC NC kontrolörü, ekran ekranı | △ SIEMENS CNC kontrol sistemi |
| ▲ 42CrMo katı dövme silindirleri | △Orta ve yan destekler |
| ▲ Schneider & Omron elektrik bileşenleri | △Otomatik yükleme ve boşaltma sistemleri |
| ▲ YUKEN hidrolik valfleri, NO.K mühür halkaları | △Motorlu besleme ve kareleme masaları |
| ▲ NSK çift sıra küresel rulo rulmanı | △Motorlu yan rulolar |
| ▲ Tamagawa hassas döner kodlayıcı | △Sıcak valsleme için düzenleme |
| ▲ SIEMENS ana motoru,Güneş pompası | △ Entegre kaynak sistemi |
| ▲ Peika gezegen redüktörü | △ Otomatik yağlama sistemi |
| ▲ Mobil tekerlekli kontrol konsolu | △ Otomatik atıcı |
| ▲ Merkezi manuel yağlama | △ Özel renkler |
|
Çalışma Roleri
Roller, yuvarlama makinesinin en önemli bileşenleridir, kalitesi ve performansı hizmet üzerinde doğrudan etkisi vardır Çalışma silindirleri yüksek dayanıklı yüksek kaliteli çelik 42CrMo malzemesinden yapılır, dövme, kabalama, söndürme ve ısıtma sonrası, HB240 ~ 300,HRC47-58 ara frekans söndürme sonrası sonlandırma, JB/ZG4289-86 rulo çelik standartlarına göre. |
|
Elektrikli bileşenler
Almanya SIEMENS elektrik bileşenleri makinenin istikrarlı çalışmasını sağlar. makul bir hat bağlantısı ve düzenlemesi arıza oranını büyük ölçüde azaltır.Hidrolik valf grubunun entegre kontrol modülü kaydırma bloğunu sorunsuz ve doğru hareket ettirirVe operatör ve makinenin tüm parçaları iyi bir koruma oynadı.
|
|
CNC Kontrol Sistemi
SIEMENS'in CNC kontrolü ve PLC sayesinde mükemmel HMI işletim arayüzü bükme makinemizi istediğiniz gibi çalıştırın.SIEMENS Smart Line, kontrol sistemindeki makinelerin çalışmasını izlemek için kullanıcılara dostu bir arayüz sağlar.
GENUO Tek düğmeli çalışmayı gerçekleştirebilmek için özel bağımsız çalışma paneli ve otomatik yuvarlama programı ile donatılmış yuvarlama makinesi.Bu makine otomatik olarak tek seferde yuvarlama ve şekillendirme.
Güçlü veri depolama ve geri çağırma fonksiyonları.Sistem manuel çalışma programlarıyla uyumludur ve gerektiğinde manuel olarak çalıştırılabilir..
Aynı zamanda, yapılandırma yazılımı, kullanıcılara formül yönetimi, güvenlik seviyesi yönetimi, dil yönetimi vb. gibi çeşitli işlevler sunar.
Hidrolik Sistem
Her bir yağ devresinin basıncı kontrol etmek için iki relief vaivesi vardır. Her bir yağ devresinin maksimum ayar basıncı, esas olarak ana silindir basıncını kontrol etmek için 25 MPa'dır.ve diğer yardım valfi 16 MPa'ya ayarlanmıştır., esas olarak devrilen silindir ve dengeleme silindir basıncını kontrol etmek için.Her hareketli çalışma silindirinin her iki ucundaki ana yağ silindirlerinin senkronizasyon doğruluğunu sağlamak için,Yüksek hassasiyetli hareket sensörleri sol ve sağ raflara ve eğimli çerçevelere monte edilmiştir.Basınç sensörleri aracılığıyla, mikro bilgisayar kontrol sistemi, iki çalışan rulo ucunun hassasiyetini elde etmek için ana yağ silindirinin pistonlarının hareketlerini algılar ve ayarlar.
Hidrolik sistemimizin avantajı:
a. Hidrolik şoktan etkili bir şekilde kaçınmak ve ömrünü iyileştirmek için benzersiz ön boşaltma teknolojisi benimsenmiştir
boru hattı ve mühürleri.
b. Hidrolik bileşenler Japon YUKEN ve NO.K markasını, yüksek kaliteli parçaları,
Hidrolik sistemin istikrarı.
Hidrolik sistemin her giriş ve çıkış portuna karşılıklı algılama noktaları vardır.
Temizlik ve hata kontrolü için uygundur. Yağ pompası daha düşük monte edilmiş bir tip ve pozitif basınçlı yağ emiciyi benimser.Ve tüm ileten cihazlar otomatik olarak hatalar uyarmak olabilir.
Makine desteği rulo, alt ruloun alt kısmına monte edilir, böylece levha ve kalın plaka malzemesi, konik büküm cihazı ile mükemmel bir silindir oluşturur, konik büküm kolay,Yüksek hassasiyetli ön bükme kenarı gibi çok fonksiyonel bükme işlemiBasit dijital kontrol, özel bükme.
| Hidrolik eleman yüksek kaliteli ürünleri ithal seçer, hidrolik sistemin istikrarını garanti eder. | Depolama kısmı güçlü motor, vites kutusu ve diğer aksesuarlardan oluşur. | Serbest bırakma aygıtı: Bitmiş ferrule'ın kolayca çıkarılması için hidrolik düşme sonu. | Üst rulo davul şeklinde tasarlanmıştır. Bir metal malzemeyi mükemmel bir silindir haline getirir. |
| Model | Plakanın maksimum kalınlığı (mm) | Plakanın en büyük genişliği (mm) | En fazla bükülme öncesi kalınlığı (mm) | Plaka verim sınırı (MPa) | Üst rulo çapı (mm) | Alt rulo çapı (mm) | Motor gücü (kW) | Boyut (L × W × H) ((mm) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
Video
Video
Video
Video
Video
|
|
| Adedi: | 1 |
| fiyat: | pazarlık edilebilir |
| Standart ambalaj: | Karton kutu |
| Teslim süresi: | 90 gün |
| Ödeme yöntemi: | Akreditif, T/T, D/P, D/A |
| Tedarik kapasitesi: | Her 15 ~ 35 günde 1 set / set |
GENUO Hydraulic UNIVERSAL HU3R Serisi 3 Roller Plate Rolling Machine, plakanın kenarını önceden büküp plaka beslemek için presleme silindirini döndürebilir.
Her üç tekerleğin hareketi, tekerleğin ihtiyaçlarına göre konumlandırılır.ön bükme ve yuvarlama (üst presleme silindir bükme makinesi gibi hidrolik kaldırma indenter ile plaka bükür; iki yan presleme silindirleri yatay olarak göreceli hareket eder ve şekillendirme ihtiyaçlarına göre geometrik konumu değiştirir);Yüksek yuvarlama doğruluğu ve yuvarlaklığı elde etmek için CNC kontrol sistemi ile işbirliği yapabilir;
Yaprak yatay olarak beslenir ve besleme sonu her zaman yataydır.
Üç presleme silindirleri, konus yuvarlanmasını gerçekleştirmek için koni geometrik açısına göre eğilebilir.
| Standart Ekipman | İsteğe bağlı ekipman |
|---|---|
| ▲ Delta PLC NC kontrolörü, ekran ekranı | △ SIEMENS CNC kontrol sistemi |
| ▲ 42CrMo katı dövme silindirleri | △Orta ve yan destekler |
| ▲ Schneider & Omron elektrik bileşenleri | △Otomatik yükleme ve boşaltma sistemleri |
| ▲ YUKEN hidrolik valfleri, NO.K mühür halkaları | △Motorlu besleme ve kareleme masaları |
| ▲ NSK çift sıra küresel rulo rulmanı | △Motorlu yan rulolar |
| ▲ Tamagawa hassas döner kodlayıcı | △Sıcak valsleme için düzenleme |
| ▲ SIEMENS ana motoru,Güneş pompası | △ Entegre kaynak sistemi |
| ▲ Peika gezegen redüktörü | △ Otomatik yağlama sistemi |
| ▲ Mobil tekerlekli kontrol konsolu | △ Otomatik atıcı |
| ▲ Merkezi manuel yağlama | △ Özel renkler |
|
Çalışma Roleri
Roller, yuvarlama makinesinin en önemli bileşenleridir, kalitesi ve performansı hizmet üzerinde doğrudan etkisi vardır Çalışma silindirleri yüksek dayanıklı yüksek kaliteli çelik 42CrMo malzemesinden yapılır, dövme, kabalama, söndürme ve ısıtma sonrası, HB240 ~ 300,HRC47-58 ara frekans söndürme sonrası sonlandırma, JB/ZG4289-86 rulo çelik standartlarına göre. |
|
Elektrikli bileşenler
Almanya SIEMENS elektrik bileşenleri makinenin istikrarlı çalışmasını sağlar. makul bir hat bağlantısı ve düzenlemesi arıza oranını büyük ölçüde azaltır.Hidrolik valf grubunun entegre kontrol modülü kaydırma bloğunu sorunsuz ve doğru hareket ettirirVe operatör ve makinenin tüm parçaları iyi bir koruma oynadı.
|
|
CNC Kontrol Sistemi
SIEMENS'in CNC kontrolü ve PLC sayesinde mükemmel HMI işletim arayüzü bükme makinemizi istediğiniz gibi çalıştırın.SIEMENS Smart Line, kontrol sistemindeki makinelerin çalışmasını izlemek için kullanıcılara dostu bir arayüz sağlar.
GENUO Tek düğmeli çalışmayı gerçekleştirebilmek için özel bağımsız çalışma paneli ve otomatik yuvarlama programı ile donatılmış yuvarlama makinesi.Bu makine otomatik olarak tek seferde yuvarlama ve şekillendirme.
Güçlü veri depolama ve geri çağırma fonksiyonları.Sistem manuel çalışma programlarıyla uyumludur ve gerektiğinde manuel olarak çalıştırılabilir..
Aynı zamanda, yapılandırma yazılımı, kullanıcılara formül yönetimi, güvenlik seviyesi yönetimi, dil yönetimi vb. gibi çeşitli işlevler sunar.
Hidrolik Sistem
Her bir yağ devresinin basıncı kontrol etmek için iki relief vaivesi vardır. Her bir yağ devresinin maksimum ayar basıncı, esas olarak ana silindir basıncını kontrol etmek için 25 MPa'dır.ve diğer yardım valfi 16 MPa'ya ayarlanmıştır., esas olarak devrilen silindir ve dengeleme silindir basıncını kontrol etmek için.Her hareketli çalışma silindirinin her iki ucundaki ana yağ silindirlerinin senkronizasyon doğruluğunu sağlamak için,Yüksek hassasiyetli hareket sensörleri sol ve sağ raflara ve eğimli çerçevelere monte edilmiştir.Basınç sensörleri aracılığıyla, mikro bilgisayar kontrol sistemi, iki çalışan rulo ucunun hassasiyetini elde etmek için ana yağ silindirinin pistonlarının hareketlerini algılar ve ayarlar.
Hidrolik sistemimizin avantajı:
a. Hidrolik şoktan etkili bir şekilde kaçınmak ve ömrünü iyileştirmek için benzersiz ön boşaltma teknolojisi benimsenmiştir
boru hattı ve mühürleri.
b. Hidrolik bileşenler Japon YUKEN ve NO.K markasını, yüksek kaliteli parçaları,
Hidrolik sistemin istikrarı.
Hidrolik sistemin her giriş ve çıkış portuna karşılıklı algılama noktaları vardır.
Temizlik ve hata kontrolü için uygundur. Yağ pompası daha düşük monte edilmiş bir tip ve pozitif basınçlı yağ emiciyi benimser.Ve tüm ileten cihazlar otomatik olarak hatalar uyarmak olabilir.
Makine desteği rulo, alt ruloun alt kısmına monte edilir, böylece levha ve kalın plaka malzemesi, konik büküm cihazı ile mükemmel bir silindir oluşturur, konik büküm kolay,Yüksek hassasiyetli ön bükme kenarı gibi çok fonksiyonel bükme işlemiBasit dijital kontrol, özel bükme.
| Hidrolik eleman yüksek kaliteli ürünleri ithal seçer, hidrolik sistemin istikrarını garanti eder. | Depolama kısmı güçlü motor, vites kutusu ve diğer aksesuarlardan oluşur. | Serbest bırakma aygıtı: Bitmiş ferrule'ın kolayca çıkarılması için hidrolik düşme sonu. | Üst rulo davul şeklinde tasarlanmıştır. Bir metal malzemeyi mükemmel bir silindir haline getirir. |
| Model | Plakanın maksimum kalınlığı (mm) | Plakanın en büyük genişliği (mm) | En fazla bükülme öncesi kalınlığı (mm) | Plaka verim sınırı (MPa) | Üst rulo çapı (mm) | Alt rulo çapı (mm) | Motor gücü (kW) | Boyut (L × W × H) ((mm) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
