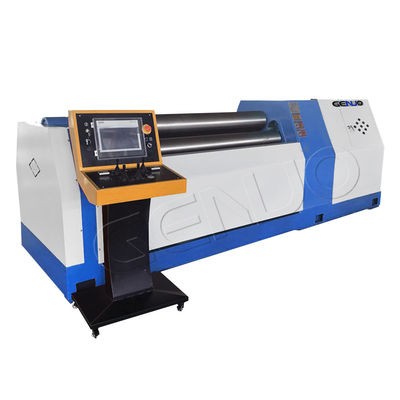

2000mm 2500mm 3000mm Hidrolik CNC Dört Rulo Tabak Eğme Makinesi

GENUO hidrolik CNC HC4R Serisi 4 rulo levha yuvarlama makinesi, levha ucunun ön bükme işlevine ve CNC yuvarlama işlevine sahiptir.ve kafasını döndürmeden iş parçasının ön bükülmesini ve yuvarlama şekillendirilmesini tamamlayabilir.

Makinenin üst çalışma yuvası ana tahrik yuvasıdır ve alt yuvası ve yuvasının her iki tarafı hidrolik olarak tahrik edilir.Asansör yer değiştirme bilgisayar tarafından kontrol edilir ve otomatik olarak düzelirEkran ekranı, senkronizasyon doğruluğunu ± 0,1 mm gösterir.Yukarı rulo dengesi dengeleme mekanizması ile donatılmıştır., rulo iş parçasını kolayca çıkarabilir. Herhangi bir zamanda hareket ettirilebilen hareketli bağımsız bir konsoluna sahiptir; makine güvenlik kilitleme aygıtı ile donatılmıştır ve güvenlidir.

Tam özellikli, yüksek hassasiyetli ve kullanımı kolay olması nedeniyle, bu cihaz ideal çağdaş CNC sarma cihazıdır.Enerjide yuvarlak ve kemer şeklindeki iş parçalarının yuvarlanması için ideal bir model, ulaşım, petrol, kimyasal, kazan, gemi yapımı, hidroelektrik ve metal yapı endüstrileri.

Çalışma Roleri   Roller, yuvarlama makinesinin en önemli bileşenleridir, kalitesi ve performansı hizmet üzerinde doğrudan etkisi vardır Yuvarlama makinesinin ömrü ve yuvarlamanın hassasiyeti. Çalışma silindirleri yüksek dayanıklı yüksek kaliteli çelik 42CrMo malzemesinden yapılır, dövme, kabalama, söndürme ve ısıtma sonrası, HB240 ~ 300,HRC47-58 ara frekans söndürme sonrası sonlandırma, JB/ZG4289-86 rulo çelik standartlarına göre.

Elektrikli bileşenler   Almanya SIEMENS elektrik bileşenleri makinenin istikrarlı çalışmasını sağlar. makul bir hat bağlantısı ve düzenlemesi arıza oranını büyük ölçüde azaltır.Hidrolik valf grubunun entegre kontrol modülü kaydırma bloğunu sorunsuz ve doğru hareket ettirirVe operatör ve makinenin tüm parçaları iyi bir koruma oynadı. Düşük gürültü ve güçlü güç Siemens motoru makinenin hizmet ömrünü garanti eder ve makinenin çalışma istikrarını artırır.

CNC Kontrol Sistemi

SIEMENS'in CNC kontrolü ve PLC sayesinde mükemmel HMI işletim arayüzü bükme makinemizi istediğiniz gibi çalıştırın.SIEMENS Smart Line, kontrol sistemindeki makinelerin çalışmasını izlemek için kullanıcılara dostu bir arayüz sağlar.
GENUO Tek düğmeli çalışmayı gerçekleştirebilmek için özel bağımsız çalışma paneli ve otomatik yuvarlama programı ile donatılmış yuvarlama makinesi.Bu makine otomatik olarak tek seferde yuvarlama ve şekillendirme.
Güçlü veri depolama ve geri çağırma fonksiyonları.Sistem manuel çalışma programlarıyla uyumludur ve gerektiğinde manuel olarak çalıştırılabilir..
Aynı zamanda, yapılandırma yazılımı, kullanıcılara formül yönetimi, güvenlik seviyesi yönetimi, dil yönetimi vb. gibi çeşitli işlevler sunar.

Rol dönümü

Hidrolik Motor - Gezegen Döviz Kutusu - Çalışma Rolü

Üst rulo 4 rulo bükme makinesinin bir sürücü ruloudur. Üst rulo üzerindeki bağımsız hidrolik motor ve yüksek güç kutusu doğrudan birleştirilmiştir ((düz),Ara vites şanzımanından geçmez., en enerji tasarruflu sürüş yöntemi.

Hidrolik motor, yuvarlanma öncesinde yuvarlamanın doğru bir şekilde durmasına izin vermek için acil bir frenle donatılmıştır.

Hidrolik Sistem

Her bir yağ devresinin basıncı kontrol etmek için iki relief vaivesi vardır. Her bir yağ devresinin maksimum ayar basıncı, esas olarak ana silindir basıncını kontrol etmek için 25 MPa'dır.ve diğer yardım valfi 16 MPa'ya ayarlanmıştır., esas olarak devrilen silindir ve dengeleme silindir basıncını kontrol etmek için.Her hareketli çalışma silindirinin her iki ucundaki ana yağ silindirlerinin senkronizasyon doğruluğunu sağlamak için,Yüksek hassasiyetli hareket sensörleri sol ve sağ raflara ve eğimli çerçevelere monte edilmiştir.Basınç sensörleri aracılığıyla, mikro bilgisayar kontrol sistemi, iki çalışan rulo ucunun hassasiyetini elde etmek için ana yağ silindirinin pistonlarının hareketlerini algılar ve ayarlar.

Hidrolik sistemimizin avantajı:
a. Hidrolik şoktan etkili bir şekilde kaçınmak ve ömrünü iyileştirmek için benzersiz ön boşaltma teknolojisi benimsenmiştir
boru hattı ve mühürleri.
b. Hidrolik bileşenler Japon YUKEN ve NO.K markasını, yüksek kaliteli parçaları,
Hidrolik sistemin istikrarı.
Hidrolik sistemin her giriş ve çıkış portuna karşılıklı algılama noktaları vardır.
Temizlik ve hata kontrolü için uygundur. Yağ pompası daha düşük monte edilmiş bir tip ve pozitif basınçlı yağ emiciyi benimser.Ve tüm ileten cihazlar otomatik olarak hatalar uyarmak olabilir.

Makine, çizim olarak gösterilen yapısı, üst rulo inisiyatif rulo olarak, aşağı rulo ve yan rulolar olarak tahrik rulo olarak gösterilen dört rulo plaka bükme makinesidir; üst rulo sabitlenmiştir,Aşağı yuvarlak yukarı ve aşağı hareket eder; üst rulo mekanik bir girişimdir, aşağı rulo ve yan rulolar ise levha ve ruloların sürtünmesiyle hareket eder.Aşağı yuvarlak ve yan yuvarlaklar kaldırma hareketi yapmak için hidrolik yağ tankı tarafından tahrik edilir.
Üst ruloların ventro rulmanının devrilmesi ve sıfırlanması da hidrolik yağ tankı tarafından çalıştırılır.
